鐵氟龍直管耐蝕耐溫，但遇到管路需要彎曲、吸收熱脹冷縮或空間受限的場景時，硬度反而成為限制。
鐵氟龍波紋管透過管壁的波浪結構提升撓性，PTFE 波紋管耐溫同樣可達 260°C，對幾乎所有化學物質不反應。
鐵氟龍波紋管種類從一般通用型、薄壁高效熱交換型到抗靜電型都有對應設計，選對波型才能讓管路兼顧性能與安裝彈性。

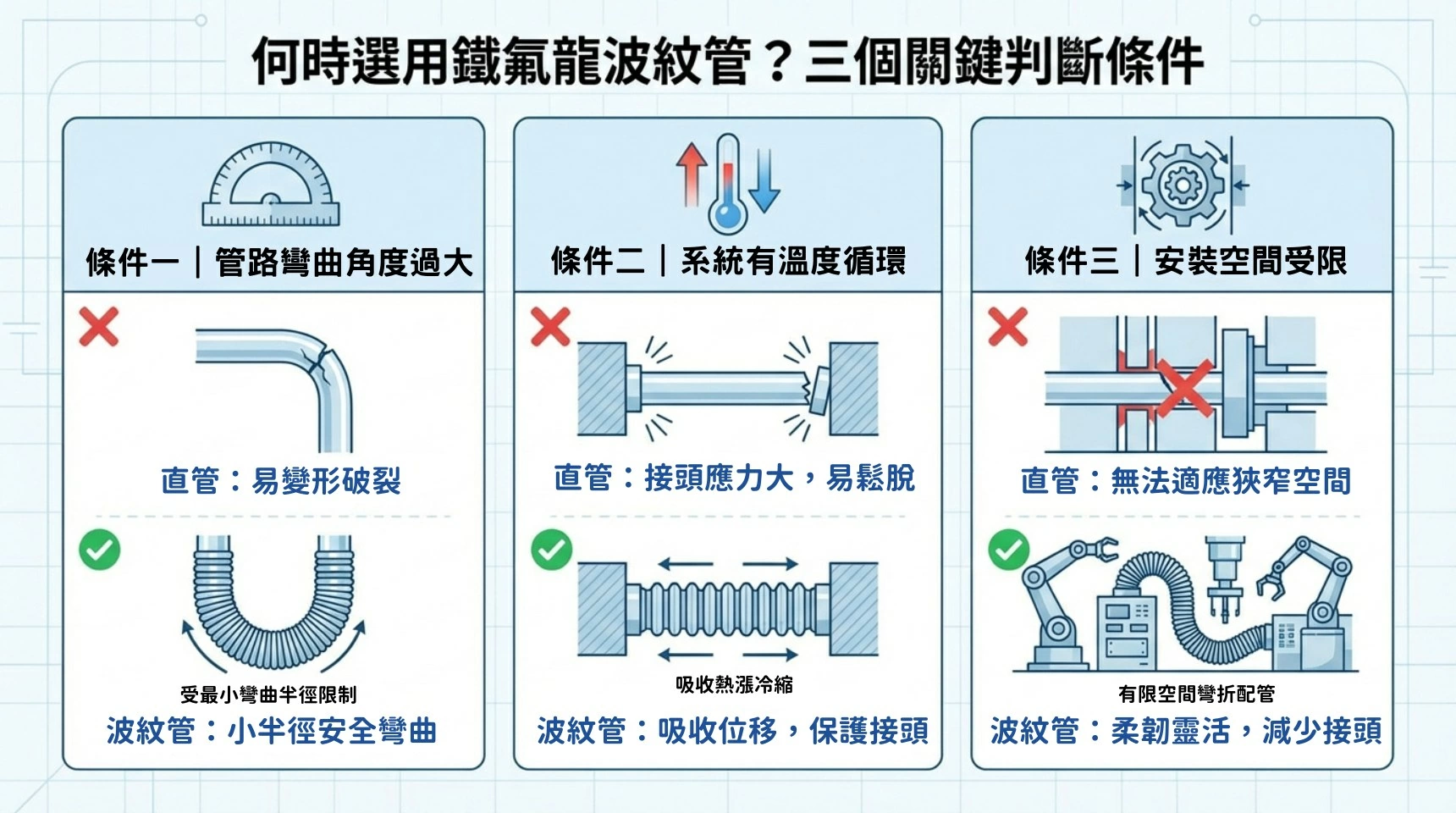

一、什麼時候該用波紋管？三個判斷條件

波紋管不是直管的「升級版」，而是針對特定配管條件設計的管型。以下三個條件可以快速判斷是否需要：

條件一：
管路彎曲角度超過直管能承受的範圍 PTFE 直管的最小彎曲半徑受外徑和壁厚限制（參考算法：外徑平方除以壁厚）。當轉彎半徑比這個數值更小，硬折會造成管壁變形甚至破裂。鐵氟龍螺旋管用途就在於此——波紋結構讓管材可以在更小的半徑內安全彎曲。

條件二
系統有溫度循環，需要吸收熱脹冷縮 加熱與冷卻反覆交替時，管路會隨溫度伸縮。直管兩端若被固定，膨脹時會對接頭和法蘭產生應力。波紋管的波浪結構具備軸向伸縮能力，可以吸收位移、降低接頭鬆脫風險。

條件三：
安裝空間受限 設備內部、機台間的狹窄間隙、或需配合機械手臂移動的管路，波紋管的柔韌性讓它能在有限空間中彎折配管，減少彎頭和接頭的使用數量。

以上三個條件都不符合的話，直管通常更經濟也更簡單。

二、六種鐵氟龍波紋管的波型差異速查

頂技工業生產八種鐵氟龍波紋管，以下將相近款式歸為六種方便對照。鐵氟龍波紋管種類的選擇應從使用場景出發，而非單看規格數字。

頂技另有「耐高溫耐酸鹼電線保護管」及「抗靜電波紋管」兩個特殊款式，前者用於電線外層保護，後者在管壁中嵌入防靜電 PTFE/TFM 基材料，適合輸送易燃介質或有靜電防護需求的管路。

🔍️案例參考：薄壁波紋管在熱交換器中的應用
頂技曾接到一項熱交換器的設計需求——需將 10 噸槽罐中 141°C 的酸液在 4 小時內冷卻至 50°C 以下，且熱交換器須安裝進槽罐的狹窄開口。做法是以 PTFE 製作骨架結構，搭配壁厚 0.3mm 的薄壁波紋管，利用薄壁的高熱傳導效率與波紋管的柔韌性，在有限空間中最大化熱交換面積，達成冷卻需求。

三、選購波紋管容易忽略的兩件事

波紋結構增加了撓性，但也改變了管壁受力方式。同樣的內外徑和材質，波紋管能承受的工作壓力通常低於直管。從直管改用波紋管時，應重新核算壓力需求。系統壓力較高的話，可搭配不銹鋼編織層增強耐壓。

波紋管兩端需與其他管件連接，常見方式有三種：

• 法蘭翻口： 管材端部向外翻折形成法蘭面，螺栓夾緊密封。適合高度氣密或液密的系統。加工時有時會使用 PTFE 押出圓棒製作配合用的法蘭墊片或襯套，鐵氟龍棒加工後的零件耐蝕性與管材一致，不會在連接處形成化學弱點。

• 鐵氟龍結束帶綁紮： 用結束帶將管材端部固定在接頭或管嘴上，安裝快速、拆裝方便，適合需要定期維護的管路。

• 接頭組裝： 使用專用接頭對接，適合標準化程度高的配管系統。

不確定該用哪種連接方式，可以在詢價時一併說明配管條件，由技術團隊建議。

四、為什麼找頂技？波紋管產品線的完整度與客製能力

1. 八種波型全線生產
從一般波紋管到抗靜電波紋管，一個窗口就能處理整條產線的配管需求，不必為不同波型找不同供應商。

2. 材質涵蓋 PTFE 與 TFM
TFM 密度更高、滲透率更低，適合對密封性要求嚴格的製程。部分波型也提供 PFA 選項。

3. 從管材到配管組件一站完成
法蘭翻口、接頭組裝、管封口、鐵氟龍結束帶等後加工與管材在同一條產線完成，減少多廠轉手造成的公差累積。

4. 有實績可驗證
前述薄壁波紋管熱交換器案例，從需求理解到製造交付都由頂技一手完成。四十年製管經驗加上電機工程背景的技術團隊，對波紋管在不同工況下的表現有具體掌握度。


五、波紋管選用三步驟：需求、波型、連接方式

選用邏輯歸納為三步：

• 第一，確認管路是否有彎曲、伸縮或空間受限的需求；

• 第二，根據流阻、撓性、熱交換效率等條件，從六種波型中選出適合的款式；

• 第三，決定端部連接方式——法蘭翻口、結束帶或接頭——確保與系統其他部件相容。

帶著配管圖面或現場照片直接與供應商溝通，會比反覆猜測規格更有效率。


🌐延伸閱讀

• 不確定該用哪種管材？請參考 ： PFA管和PTFE管怎麼選？三種鐵氟龍管材的功能差異與選用情境

• 配管是否有靜電防護需求？請見 ： 抗靜電鐵氟龍管是什麼？從原理到選用，一次了解靜電防護管材的關鍵知識

六、常見問題 FAQ

Q1：鐵氟龍波紋管可以用在食品級管路嗎？
PTFE 具有不沾黏、化學惰性高的特性，在食品加工產業中被廣泛使用。大間距波紋管因為波距較大、管內容易清洗，特別適合衛生標準較高的食品或製藥管路。是否符合特定食品級認證標準，需依實際法規要求逐案確認。

Q2：波紋管內壁的波紋會不會造成流體殘留？
一般波紋管的波谷處確實比直管更容易有流體滯留。如果這是關鍵考量，可選「內平外波波紋管」——內壁平滑、外壁保有波紋，兼具撓性與管內清潔度。大間距波紋管也能降低殘留風險。

Q3：波紋管可以做抗靜電處理嗎？
可以。頂技的產品線中包含「鐵氟龍抗靜電波紋管」，在氟塑料管中嵌入一層防靜電的 PTFE/TFM 基材料，讓波紋管在具備撓性的同時也能安全導出靜電，適合輸送易燃液體或氣體的管路。

Q4：詢價波紋管時，除了內外徑和長度，還需要提供什麼？
建議額外提供：需要的波型（或描述使用場景讓技術團隊建議）、工作溫度與壓力、輸送介質名稱、彎曲半徑需求，以及端部連接方式（法蘭翻口、結束帶或接頭）。有抗靜電或耐磨等特殊需求也請一併說明。


頂技工業生產八種鐵氟龍波紋管，材質涵蓋 PTFE 與 TFM，並提供法蘭翻口、結束帶、接頭組裝等後加工服務，從管材選型到配管組件一站完成。
